Windows Server 2008R2设置磁盘阵列

RAID(独立硬盘冗余阵列)指用多个硬盘组成一个高性能、大容量的一个硬盘组合。

独立硬盘冗余阵列RAIDRedundant Array of Independent Disks),旧称廉价磁盘冗余阵列RedundantArray of Inexpensive Disks),简称硬盘阵列。其基本思想就是把多个相对便宜的硬盘组合起来,成为一个硬盘阵列组,使性能达到甚至超过一个价格昂贵、容量巨大的硬盘。根据选择的版本不同,RAID比单颗硬盘有以下一个或多个方面的好处:增强数据集成度,增强容错功能,增加处理量或容量。另外,磁盘阵列对于电脑来说,看起来就像一个单独的硬盘或逻辑存储单元。分为RAID-0,RAID-1,RAID-1E,RAID-5,RAID-6,RAID-7,RAID-10,RAID-50,RAID-60。

转载自WiKi百科

  • 磁盘阵列分为两种软阵列和硬阵列

硬阵列:用专门的RAID卡连接多个硬盘,然后组成一个硬盘,但无法识别各个成员盘,性能比乱阵列高出很多。

软阵列:和硬阵列不同,操作系统可以看见每个成员盘,通过将硬盘转换为动态磁盘,然后配置成raid卷给用户使用。

这期教程讲的是软阵列

  • 介绍一下三个RAID格式

[accordion]
[accordion-group title=”RAID0″] 由两块硬盘组成一个RAID0分区,可以提高整个磁盘的性能和吞吐量 [/accordion-group]
[accordion-group title=”RAID1″] 镜像盘,把一个磁盘的数据镜像到另一个磁盘上,也就是说数据在写入一块磁盘的同时,会在另一块闲置的磁盘上生成镜像文件 [/accordion-group]
[accordion-group title=”RAID5″] RAID5需要三块硬盘,有着raid0的速度和raid1的安全性,支持数据校验
我这里是用虚拟机操作的,首先给虚拟机额外添加3个硬盘 [/accordion-group]
[/accordion]

Windows Server 2008R2设置磁盘阵列 - 1

这里我用虚拟机来操作,为虚拟机添加了3个硬盘

Windows Server 2008R2设置磁盘阵列 - 3

打开服务器管理界面 到存储-磁盘管理下,如果新增了硬盘的话 会跳出初始化磁盘界面,我们点击确定

Windows Server 2008R2设置磁盘阵列 - 5

右键单击磁盘(不是分区),选择转换到动态磁盘

Windows Server 2008R2设置磁盘阵列 - 7

选择磁盘1\2\3

Windows Server 2008R2设置磁盘阵列 - 9

可以看到磁盘从基本变成动态了

Windows Server 2008R2设置磁盘阵列 - 11

这时候右键单击分区呢会多出几个选项,带区卷是RAID0,镜像卷是RAID1

Windows Server 2008R2设置磁盘阵列 - 13

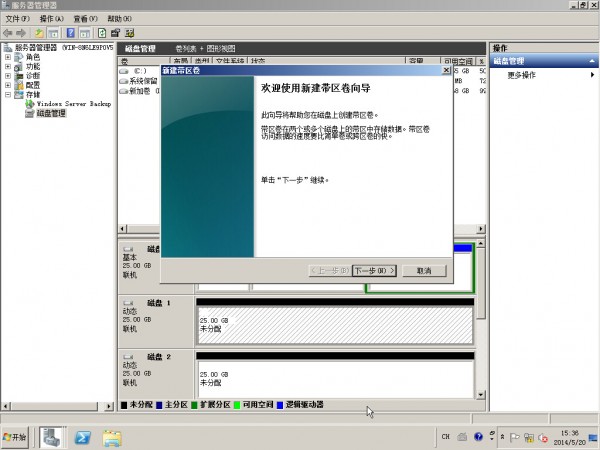

新建一个RAID0

Windows Server 2008R2设置磁盘阵列 - 15

RAID0需要两个以上的磁盘 选择空间量那里可以设置大小

Windows Server 2008R2设置磁盘阵列 - 17

分配驱动器号

Windows Server 2008R2设置磁盘阵列 - 19

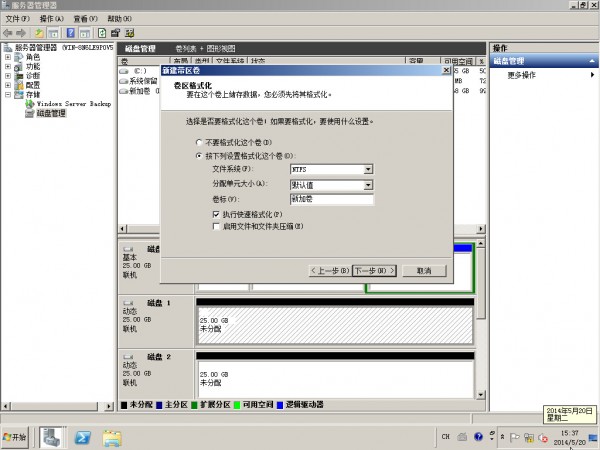

分区格式和是否格式化,自己根据自己需求设置,完成后下一步就行了。

Windows Server 2008R2设置磁盘阵列 - 21

我在建立一个RAID1

Windows Server 2008R2设置磁盘阵列 - 23

同样是两块以上磁盘

Windows Server 2008R2设置磁盘阵列 - 25

分配驱动器号。

Windows Server 2008R2设置磁盘阵列 - 27

和前面的操作几乎一样,我就不多讲了

Windows Server 2008R2设置磁盘阵列 - 29

再建立一个RAID5

Windows Server 2008R2设置磁盘阵列 - 31

需要三块以上磁盘才能组成RAID5

Windows Server 2008R2设置磁盘阵列 - 33

设置驱动器号

Windows Server 2008R2设置磁盘阵列 - 35

根据需求设置,同上面步骤一样。

以上就是建立软阵列的步骤。
